一、概述

　　脱硫废水改造是根据工程要求，在现有工艺基础上，进行工艺设备改进，本着投资小，维护维修成本低廉、操作简单的原则，科学合理的选择合适的工艺，经过处理后，以达到废水达标排放的要求。

　　采用原有“三联箱+沉淀池”基础上增加“电芬顿高·级氧化+薄膜分离”处理工艺，设备具有安装方便、使用方便、操作方便、维护方便;运行稳定、节能、自动化程度高。

　　工艺特点：

　　1、系统对废水来源适应性广，能耗较低;

　　2、电芬顿系统对难处理COD有较好处理效果;

　　3、一体化薄膜过滤系统对难以沉淀的SS有十分明显的处理效果;

二、工艺选择

(一)对重金属的去·除工艺

　　加药沉淀法是一种通用的化学处理方法，主要针对含量高的水质，能够初步去·除离子，形成沉淀后，压滤外运。出水基本不能达标，需要和后续工艺配合使用。三联箱加药沉淀法可以去·除废水中重金属离子，其沉淀原理为：

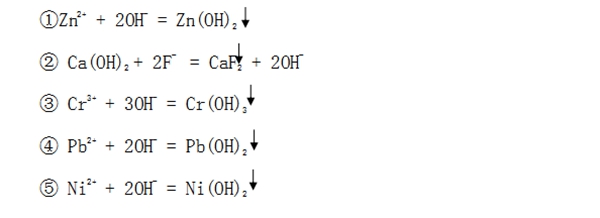

　　重金属和氟离子去·除方法

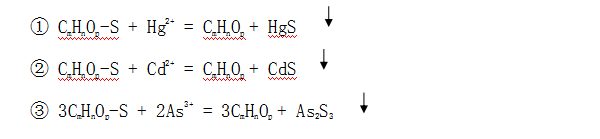

　　汞、镉、砷去·除方法

(二)对硫酸根去·除

　　根据《火电厂石灰石-石膏湿法脱硫废水 水质控制指标 DL/T 997-2006 》;表1中规定硫酸盐应小于2000mg/l。

　　去·除反应原理为：

(三)对SS悬浮物的去·除

　　废水特点是部分微小悬浮物在短时间内难以完成絮凝过程故而难以通过现场沉淀池进行去·除;可采用薄膜过滤器物理拦截结合高·效沉淀的工艺技术能有效控制SS指标。

(四)对COD的去·除

　　对于在高温条件下不能燃烧掉的难降解COD，去·除技术极其复杂。可通过组合工艺电芬顿高·级氧化工艺可以有效去·除此种难处理的COD效率可达93%。

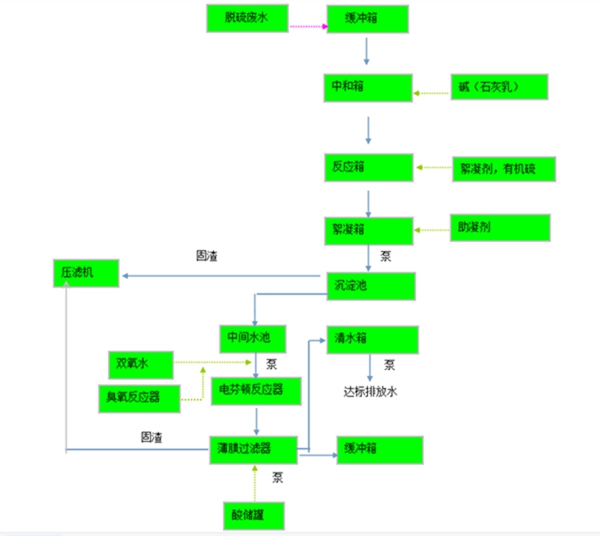

三、工艺流程

四、工艺描述

　　1、缓存箱：目的是均衡水质均衡水量为后续水泵提供缓存及保护。

　　脱硫工艺产生的几种废水经过缓存水箱通过压缩空气不断曝汽将水质混匀，以便到后续工艺处理时药量投加过量;同时还有调节水量的作用。当脱硫系统向废水处理站排放时经常出现水量时大时小不稳定的现象，有了缓存水箱就可以实现水量恒定向污水处理工序连续供给。从而更便于控制投加反应药剂用量;另外缓存水箱也是保护水泵及延长水泵寿命的有力保障。

　　2、中和箱：目的是调节废水PH值实现重金属在特定所要求的范围区间进行反应的。

　　脱硫废水通过上一工序缓存水箱均衡水质之后通过提升泵将废水送至中和反应箱调节PH值根据不同的重金属离子所调节控制的PH值是不一样的一般控制在8-12之间均可;调节PH值所采用的药剂一般为NaOH及石灰，均可。

　　3、反应箱：调节PH值后的废水对特点重金属需要加相应的反应药剂已达到去·除此重金属的目的。

　　在脱硫废水通过上一工序中和反应箱将调节PH值调节到工艺调节需求后;废水在此反应工序进行反应;离子形态的重金属转化成沉淀形态的悬浊物;便于在后续工艺中实现沉淀固液分离。

　　4、絮凝箱：目的是通过添加絮凝剂，助凝剂形成更利用沉淀的矾花以利后续工序沉淀及过滤。

　　由于反应条件差异悬浊状态的重金属化合物大小不一致特别微小，不易短期沉淀以及系统来水本身带有很多颗粒较小质量较轻的微小颗粒杂质;这些均是属于难以沉淀去·除的悬浮物既SS。

　　通过选用对应型号的到絮凝剂助凝剂可降低沉淀时间，但是絮凝剂助凝剂也是有反应要求及反应条件的所以该系统设计了一个絮凝反应箱，以利后边沉淀系统快速沉淀过滤。

　　5、沉淀池：初步澄清部分大颗粒污泥，减·轻后边工艺中负荷

　　上一工序的废水已经将部分微小颗粒悬浮物絮凝成易沉淀的大颗粒矾花，在现有沉淀池基础上尽量去·除一部分SS，为后续高·级氧化及薄膜过滤器减·轻负荷。

　　6、中间水箱：目的是为保护水泵及恒定水量供水缓存。

　　7、电芬顿高·级反应器：目的是去·除脱硫废水中COD。

　　脱硫废水中所含COD较高且是难降解的COD.一般而言在脱硫之前有·机质在煤燃烧过程中会转化成二氧化碳和水。但是普遍存在较高的COD，采用电芬顿高·级氧化反应器工艺，COD去·除效率稳定达到93%以上，其工作原理如下：

　　芬顿试剂能有效氧化去·除传统废水处理技术无法去·除的难降解有·机物，其实质是H2O:在Fez+的催化作用下生成具有极高氧化电位(2.8V)的轻基自由基( -OH ), -OH可与大多数有·机物作用使其降解。

　　电芬顿法的优点：

　　(1)不需或只需加人少量化学药 剂，可以大幅度降低处理成本。(2)处理过程清洁不会对水质产生二次污染。

　　(3)设备相对简单，电解过程需控制的参数只·有电流和电压，易于实现自动控制。

　　(4)电芬顿法中Fe"和HZO:以相当的速率持续的产生，起初有·机物的降解速率较慢，但是能保证长时间持续有效的降解，有·机物能得到更加完全的氧化，污泥量少，后处理简单。

　　(5)有·机物降解因素较多，除经基自由基的氧化作用外，还有阳极氧化，电吸附等，所以处理效率比传统芬顿法高。

　　(6)占地面积小，处理周期短，条件要求不苛刻.

　　(7)易于和其它方法结合，便于废水的综合治理。

　　8、一体化薄膜过滤器：目的是为确保废水SS指标能够合格在此工艺中运用此种先进过滤设备。

　　脱硫废水通过电芬顿去·除COD后又会产生电离一部分SS悬浮物，加上之前工艺中本身未被全部去·除的部分细小悬浮物;该废水在此处SS是超标的。

　　一体化薄膜过滤器是目前有效的脱硫废水固液分离设备之一。它利用抗污染薄滤膜为过滤介质，使液体中的悬浮物被全部收集在薄膜的表面，清液经过滤膜进入清液腔。当薄膜表面悬浮物聚集到一定质量后受重力和膜表面疏水性结构原因聚合团自动脱落进入污泥收集斗中自动排泥时排出。从而达到很有效的固液分离。一体化薄膜过滤器适用于对颗粒大于0.2微米的悬浮物的去·除，被广泛用于有色冶炼矿浆过滤等。同时它还具有广阔的过滤范围，被过滤液体中的固体含量从0.002%到10%均可被有效去·除且滤液清澈。

　　9、压滤机：目的是确保将系统沉淀分离出来的污泥能够被分离出来。
