郑州市蓝清科技有限公司官方网站

网站地图 | XML | SITETXT

智慧消防

Column navigation

联系方式

Contact us

钢结构防火

home当前位置:网站首页>智慧消防 > 钢结构防火 >

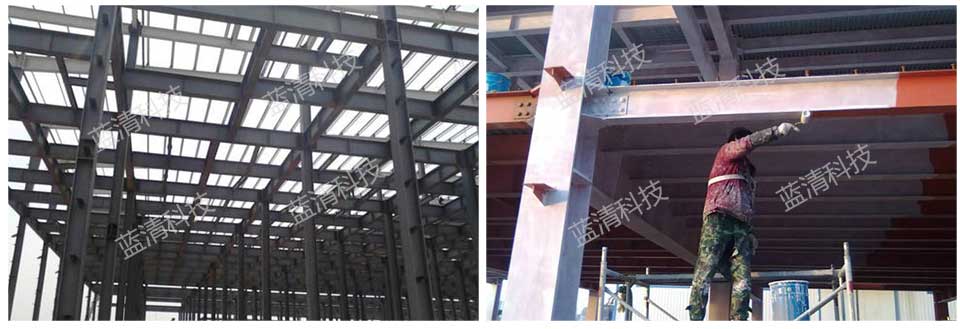

   钢结构防火涂料喷涂

  钢材是一种不会燃烧的建筑材料,它具有抗震,抗弯等特性。在实际应用中,钢材既可以相对增加建筑物的荷载能力,也可以满足建筑设计美感造型的需要;还避免了混凝土等建筑材料不能弯曲,拉伸的缺陷。因此钢材受到了建筑行业的青睐,单层,多层,摩天大楼,厂房,库房,候车室,候机厅等采用钢材都很普遍。但是,钢材作为建筑材料在防火方面又存在一些难以避免的缺陷,它的机械性能,如屈服点,抗拉及弹性模量等均会因温度的升高而急剧下降。钢结构通常在450~650℃温度中就会失去承载能力、发生很大的形变、导致钢柱、钢梁弯曲,结果因过大的形变而不能继续使用,一般不加保护的钢结构的耐火极·限·为15分钟左右。这一时间的长短还与构件吸热的速度有关。

  随着钢结构建筑业的发展而发展起来的钢结构防火涂料,在工程中推广应用,对于贯彻有关的建筑设计,防火规范提高钢结构的耐火极·限,减少火灾损失,取得了显著效果。

  一、技术指标

  1.钢结构防火材料的性能、图层厚度及质量要求应符合《钢结构防火涂料通用技术条件》(GBl4907—2002)和《钢结构防火涂料应用技术规程》(CECS24:1990)的规定和设计要求。

  2.钢结构防火涂料生产厂家必须有防火监督部门核发的生产许可证。防火涂料应通过国·家检测机啊构检测合格。产品必须具有国·家检测机啊构的耐火极·限检测报告和理化性能检测报告,并应附有涂料品种、名称、技术性能、制造批量、贮存期限和使用说明书。

  3.在施工前应复验防火涂料的黏结强度和抗压强度。

  二、钢结构防火涂料

  钢结构防火涂料一般分为c薄型、薄涂型和厚涂型三种,是由基体树脂、催化剂、成碳剂、发泡剂组成的。基体树脂与其它组分配伍,既保证了涂料在正常条件下具有各种利用功能,又能在火焰灼烧或高温条件下具有难燃性和良好的膨胀发泡功能。

  1.薄型结构防火涂料

  薄型钢结构防火涂料是指涂层厚度3 mm(含3 mm)以内,装饰效果较好,高温时能膨胀发泡,耐火极·限一般在2 h以内的钢结构防火涂料。该类钢结构防火涂料一般为溶剂型体系,具有好的黏结强度、耐候耐水性好、流平性好、装饰性好等特点;在受火时缓慢膨胀发泡形成致密坚硬的防火隔热层,该防火层具有很强的耐火冲击性,延·缓了钢材的温升,有效保护钢构件。薄膨胀型钢结构防火涂料施工可采用喷涂、刷涂或辊涂,一般使用在耐火极·限要求在2 h以内的建筑钢结构上。已出现了耐火性能达到或超过2 h的薄型钢结构防火涂料新品种,它主要是以特殊结构的聚甲基丙烯酸酯或环氧树脂与氨基树脂、氯化石蜡等复配作为基料粘合剂,附以高聚合度聚磷酸铵、双季戊四醇、三聚氰胺等为防火阻燃体系,添加钛白粉、硅灰石等无机耐火材料,以200#溶剂油为溶剂复合而成。各种轻钢结构、网架等多采用该类型防火涂料进行防火保护。由于该类防火涂料涂层薄,使得使用量较厚型、薄型钢结构防火涂料大大减少,从而降低了工程总费用,又使钢结构得到了有效的防火保护,防火效果很好。

  2.薄型钢结构防火涂料

  薄涂型钢结构防火涂料是指涂层厚度大于3mm,小于等于7 mm,有一定装饰效果,高温时膨胀增厚,耐火极·限在2 h以内的钢结构防火涂料。这类钢结构防火涂料一般是用合适的水性聚合物作基料,再配以阻燃剂复合体系、防火添加剂、耐火纤维等组成,其防火原理同薄型。对这类防火涂料,要求选用的水性聚合物必须对钢基材有良好的附着力、耐久性和耐水性。其装饰性优于厚型防火涂料,逊色于薄型钢结构防火涂料,一般耐火极·限在2 h以内。因此常用在小于2 h耐火极·限的钢结构防火保护工程中,常采用喷涂施工。在一个时期占有很大的比例,但随着薄型钢结构防火涂料的出现,其市场份额逐渐被替代。

  3.厚型钢结构防火涂料

  厚型钢结构防火涂料是指涂层厚度大于7 mm,小于等于45 mm,呈粒状面,密度较小,热导率低,耐火极·限在2 h以上的钢结构防火涂料。由于厚型防火涂料的成分多为无机材料,因此其防火性能稳定,长期使用效果较好,但其涂料组分的颗粒较大,涂层外观不平整,影响建筑的整体美观,因此大多用于结构隐蔽工程。该类防火涂料在火灾中利用材料粒状表面,密度较小,热导率低或涂层中材料的吸热性,延v缓了钢材的温升,保护钢材。这类防火涂料是用合适的无机胶结料(如水玻璃、硅溶胶、磷酸铝盐、耐火水泥等),再配以无机轻质绝热骨料材料(如膨胀珍珠岩、膨胀蛭石、海抱石、漂珠、粉煤灰等)、防火添加剂、化学药剂和材料(如硅酸铝纤维、岩棉、陶瓷纤维、玻璃纤维等)及填料等混合配制而成,具有成本较低的优点。施工常采用喷涂,适用于耐火极·限要求在2 h以上的室内外隐蔽钢结构、高层全钢结构及多层厂房钢结构。如:高层民用建筑的柱、一般工业与民用建筑中支承多层的柱的耐火极·限均应达到3 h,需采用该厚型防火涂料保护。

  4.适用范围

  薄型防火涂料附着力强,干燥快,可配色,有装饰效果,不需外保护层,厚度3—5mm,耐火时限2—2.5小时,适用于工业民用建筑、柱等钢结构;薄涂型防火涂料附着力强,可以配色,一般不需外保护层,厚度2—7mm,耐火时限1.5小时,适用于工业民用建筑楼盖与屋盖钢结构;厚涂型防火涂料喷涂施工,密度小,物理强度及附着力低,需装饰面层隔护,厚度8—50mm,耐火时限1.5—3小时,适用于有装饰面层的民用建筑钢结构柱、梁。

  三、防火涂料涂装要求

  1.薄型、薄涂型防火涂料涂装要求

  (1)薄涂型防火涂料的底涂层(或主涂层)宜采用重力式喷枪喷涂,其压力约为0.4MPa。局部修补和小面积施工,可用手工涂抹。面涂层装饰涂料可刷涂、喷涂或滚涂。

  (2)双组分装薄涂型的涂料,现场调配应按说明书规定;单组分装的薄涂型涂料应充分搅拌。喷涂后,不应发生流淌和下坠。

  (3)薄涂型防火涂料底涂层施工:

  A.钢材表面除锈和防锈处理应符合要求。钢材表面应清理干净。

  B.底涂层一般喷涂2—3次,每层喷涂厚度不超过2.5mm,应待前一遍干燥后,再喷涂下一遍。

  C.喷涂时涂层应完全闭合,各涂层间应粘结牢固。

  D.操作者应采用测厚仪检测涂层厚度,其厚度应符合有关耐火极·限的设计要求。

  E.当设计要求涂层表面光滑平整时,应对一遍涂层做抹平处理。

  (4)薄涂型防火涂料面涂层施工:

  A.当底涂层厚度已符合设计要求,并基本干燥后,方可施工面涂层。

  B.面涂层一般图饰1—2次,颜色应符合设计要求,并应全部覆盖底层,颜色均匀、轮廓清晰、搭接平整。

  C.涂层表面有浮浆或裂纹宽度不应大于0.5mm。

  2.厚涂型防火涂料涂装要求

  (1)厚涂型防火涂料宜采用压送式喷涂机喷涂,空气压力为0.4—0.6MPa,喷枪口直径宜为6—10mm。

  (2)厚涂型涂料配料时应严格按配合比加料和加稀释剂,并使稠度适宜,当班使用的涂料应当班配制。

  (3)厚涂型涂料施工时应分遍喷涂,每遍喷涂厚度宜为5—10mm,必须在前一遍基本干燥或固化后,再喷涂下一遍;涂层保护方式、喷涂遍数与涂层厚度应根据施工方案确定。

  (4)操作者应用测厚仪检测涂层厚度,80%及以上面积的涂层总厚度应符合有关耐火极·限的设计要求,且薄处厚度不应低于设计要求的85%。

  (5)厚涂型涂料喷涂后的涂层,应剔除乳突,表面应均匀平整。

  (6)后涂型防火涂层出现下列情况之一时,应铲除重新喷涂。

  A.涂层干燥固化不好,黏结不牢或粉化、空鼓、脱落时。

  B.钢结构的接头、转角处的涂层有明显凹陷时。

  C.涂层表面有浮浆或裂缝宽度大于1.0mm时。

  3.其他要求

  钢结构防火涂层不应有误涂、漏涂,涂层应闭合,无脱层、空鼓、明显凹陷、粉化松散和浮浆等外观缺陷,乳突已提出;保护裸露钢结构及露天钢结构的防火涂层的外观应平整,颜色装饰应符合设计要求。

郑州市蓝清科技有限公司© 版权所有   备案号:豫ICP备11005459号-8   营业执照  带电清洗工程  技术支持:
